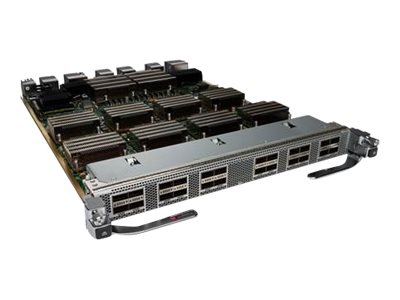

Cisco Nexus 7700 M3-Series - přepínač - 24 porty - řízený - zásuvný modul (N77-M324FQ-25L-RF)

Přepínače řady Cisco Nexus 7000 jsou základem řešení Cisco Unified Fabric. Tyto přepínače jsou navrženy tak, aby splňovaly požadavky kritických datových center, a poskytují výjimečnou dostupnost, vynikající škálovatelnost a osvědčenou a komplexní sadu funkcí pro přepínání datových center Cisco NX-OS Software.

Platforma Cisco Nexus 7700, která podporuje více než 83 terabitů za sekundu (Tb/s), je nejnovějším rozšířením modulárních přepínačů řady Cisco Nexus 7000. Přepínače platformy Cisco Nexus 7700 jsou provozně konzistentní se stávajícími přepínači řady Cisco Nexus 7000 a mají podobnou systémovou architekturu. Přepínače řady Cisco Nexus 7700 jsou navrženy s využitím stejné technologie ASIC (Application-Specific Integrated Circuit) a běží na stejných osvědčených verzích systému NX-OS jako přepínače Cisco Nexus 7000. Tabulka 1 shrnuje hustotu portů 40GE přepínačů této platformy.

• Hashování tunelovacího protokolu GPRS (GTP)
• Virtuální rozšiřitelná síť LAN (VXLAN)
• Pokročilé protokoly pro propojení datových center (DCI)
• Kontext virtuálního zařízení (VDC)
• Vestavěný akcelerátor služeb fabric (FSA)
• Cisco FabricPath
• Rozšiřovače sítě Cisco Nexus řady 2000
• Možnost rozdělení portů

• Hashování tunelovacího protokolu GPRS (GTP). Tato funkce využívá pokročilé možnosti analyzování paketů modulů M3 k zajištění rozšířeného kanálu portů a vyrovnávání zátěže ECMP pro pakety GTP.
• Virtuální rozšiřitelná síť LAN (VXLAN). VXLAN umožňuje organizacím vytvářet vysoce škálovatelné virtuální překryvné sítě pro virtualizovaná prostředí. Poskytuje také architektonickou flexibilitu a agilitu potřebnou pro škálování cloudových nasazení s opakovatelnými pody v různých doménách na 2. vrstvě a pro migraci virtuálních počítačů mezi servery v sítích na 3. vrstvě.
• Pokročilé protokoly propojení datových center (DCI). Pokročilé protokoly, jako jsou Cisco Overlay Transport Virtualization (OTV), Locator/ID Separation Protocol (LISP), Multiprotocol Label Switching (MPLS) a Virtual Private LAN Service (VPLS), nabízejí zákazníkům široký výběr technologií pro transparentní propojení datových center a rozšíření aplikací napříč geograficky rozptýlenými lokalitami datových center.
• Kontext virtuálního zařízení (VDC). Tato funkce umožňuje virtualizovat jedno fyzické zařízení jako více logických zařízení. Každé zajištěné logické zařízení je konfigurováno a spravováno, jako by se jednalo o samostatné fyzické zařízení.
• Vestavěný akcelerátor fabric services (FSA). Akcelerátor poskytuje vyšší výkon a lepší škálovatelnost pro distribuované služby fabric, jako je například Bidirectional Forwarding Detection (BFD) a Cisco NetFlow.
• Cisco FabricPath. Tato technologie umožňuje organizacím budovat odolné, flexibilní a masivně škálovatelné sítě na 2. vrstvě. FabricPath poskytuje ochranu investic tím, že umožňuje připojit stávající nasazení založená na spanning-tree k síti FabricPath.
• Rozšiřovače Cisco Nexus řady 2000 Fabric Extenders. Moduly Cisco Nexus 7700 řady M3 lze používat s rozšiřovači Cisco Nexus 2000 Series Fabric Extenders. Tyto rozšiřovače fabric extenderů jsou navrženy tak, aby zjednodušily architekturu a provoz datových center tím, že výrazně sníží počet bodů správy.
• Možnost rozdělení portů. Tato funkce umožňuje rozdělit až 23 z 24 fyzických portů 40 Gigabit Ethernet na modulu na 4 logické a nezávislé porty 10 Gigabit Ethernet. Každý port, který není nakonfigurován pro rozdělení, zůstává k dispozici pro vytvoření 40 Gigabit Ethernet spojení. Možnost konfigurovat režim rozpojení na každém portu nezávisle na jakémkoli jiném portu bez nutnosti opětovného načítání modulu zvyšuje jednoduchost provozu. Pro fyzické oddělení kanálů 10 Gigabit Ethernet jsou nutné měděné nebo optické rozbočovací sestavy.
