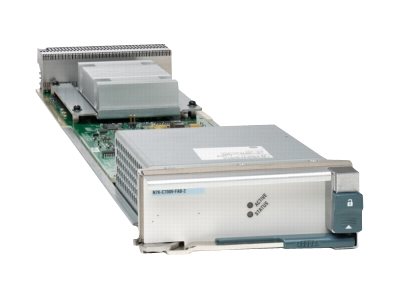

Cisco Nexus 7010 Fabric-2 Module - přepínač - řízený - zásuvný modul (N7K-C7010-FAB-2-RF)

Přepínač řady Cisco Nexus 7000 představuje základ sjednocené struktury Cisco. Jedná se o modulární produktovou řadu třídy datových center určenou pro vysoce škálovatelné sítě 10 Gigabit Ethernet s architekturou tkaniny, která se škáluje nad 15 terabitů za sekundu (Tb/s). Je navržena tak, aby splňovala požadavky nejkritičtějších datových center, a poskytuje nepřetržitý provoz systému a virtualizované, všudypřítomné služby. Řada Cisco Nexus 7000 je založena na osvědčeném operačním systému s vylepšenými funkcemi, které zajišťují upgrade systému v reálném čase bez přerušení provozu spolu s výjimečnou spravovatelností a servisovatelností.

Škálovatelnost přepínací struktury je umožněna díky podpoře jednoho až pěti současně aktivních modulů struktury pro zvýšení výkonu podle toho, jak rostou vaše potřeby. Všechny moduly fabric jsou připojeny ke všem modulovým slotům. Přidání každého fabric modulu zvyšuje šířku pásma do všech modulových slotů až do systémového limitu pěti modulů. Architektura podporuje bezeztrátové převzetí funkce fabric failover, přičemž zbývající moduly fabric vyrovnávají šířku pásma do všech slotů I/O modulů, což pomáhá zajistit plynulou degradaci.

Kombinace modulu fabric řady Cisco Nexus 7000 a modulů supervisor a I/O podporuje virtuální výstupní fronty (VOQ) a arbitráž na základě kreditů do přepínače crossbar, což zvyšuje výkon distribuovaného systému předávání. VOQ a arbitráž založená na kreditech usnadňují spravedlivé sdílení zdrojů v případě nesouladu rychlostí nebo soupeření o rozhraní uplink. Architektura fabric umožňuje také budoucí podporu bezztrátového Ethernetu a sjednocených I/O funkcí.

• Vysoká dostupnost a redundance
• Škálovatelná struktura
• Nerušivé přidávání a odebírání modulů tkaniny
• Arbitrážní příčka pro unicast
• Vícestupňová křížová struktura
• Superrámování a segmentace rámců
• ID LED

• Vysoká dostupnost a redundance. Moduly fabrics podporují víceúrovňovou redundanci, kdy jsou aktivní všechny dostupné moduly fabrics a poskytují redundanci pro všechny ostatní moduly fabrics. Všechny sloty I/O modulů dostávají spravedlivý podíl na celkové šířce pásma tkaniny, což pomáhá zajistit bezeztrátové předávání dat v případě selhání.
• Škálovatelná tkanina. Kombinované moduly fabric poskytují 10 kanálů na modul I/O a 5 kanálů na modul supervizoru, což představuje škálovatelnou kapacitu více než 15 Tb/s pro výkon předávání, kterou lze zvyšovat podle toho, jak rostou vaše potřeby.
• Nerušené přidávání a odebírání modulů fabric. Kapacitu přepínače lze škálovat přidáváním modulů s transparentním upgradem pro nepřetržitý provoz.
• Arbitrážní příčka pro unicast. Předávání s ohledem na třídu služby je dodáváno v plně distribuovaném systému předávání, který umožňuje budoucí vylepšení Ethernetu pro podporu unifikovaného I/O.
• VOQ. Ve spojení s modulem supervizoru poskytuje VOQ bezeztrátovou strukturu s vědomím kvality služeb (QoS), čímž se vyhýbá problémům spojeným s blokováním v čele linky.
• Vícestupňová křížová síť. Výkonnost předávání systému je zvýšena kombinací místního přepínání tkaniny mezi porty na stejném modulu a centralizovaného předávání přes tkaninu pro porty na různých modulech.
• Super rámování a segmentace rámců. Efektivita crossbaru je optimalizována použitím superrámcování a segmentace rámců, které zajišťují deterministickou latenci a propustnost.
• LED DIODA ID. Pomocí funkce beacon může správce jasně identifikovat šasi a modul tkaniny.
