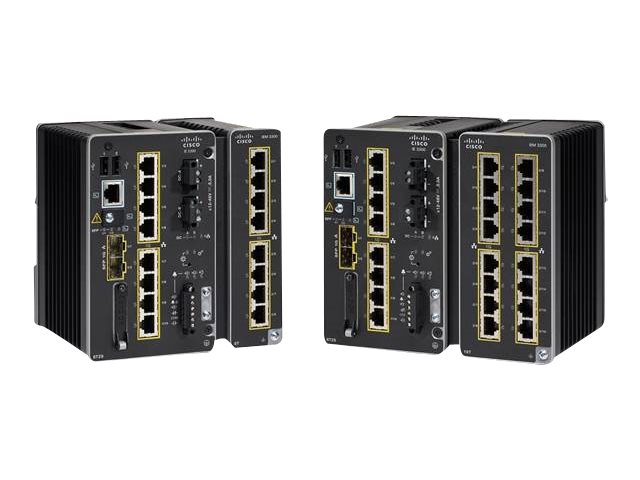

Cisco Catalyst IE3300 Rugged Series - přepínač - 10 porty - řízený (IE-3300-8P2S-E)

Základní vlastnosti

ID 15993 • MPN IE-3300-8P2S-E • EAN 889728140171

Výrobce	Cisco
	Cisco Catalyst IE3300 Rugged Series
	Přepínač
	řízený
	10 x 10/100/1000 (8 PoE+) + 2 x SFP
	lze montovat na konzolu DIN
	PoE+ (360 W)
	napájení DC

Dostupnost

Skladem 4–10 ks

Od 116 198 CZK bez DPH

Koupit za 144 735 CZK s DPH

Rychle poptat produkt IE-3300-8P2S-E

Formulář / předvyplněný MPN

Popis produktu

Řada Cisco Catalyst IE3300 Rugged Series přináší masové rozšíření gigabitového ethernetového připojení v kompaktním modulárním přepínači, který je určen pro širokou škálu rozšířených podnikových a průmyslových aplikací.

Základní specifikace

Parametr	Hodnota
Charakteristiky	Snooping síťových protokolů IGMP, Syslog podpora, Broadcast Storm Control, IPv6 podpora, Multicast Storm Control, Unicast Storm Control, podpora Dying Gasp, podpora RSTP, podpora MSTP, snooping směrovacích protokolů DHCP, DHCP server, DAI, PVST+, UDLD, podpora LLDP, RSPAN, FNF, funkce IGMP Filtering, Storm Control, ochrana IP Source Guard, REP, technologie SmartPort, rychlostní limit, IGMP querier, Voice VLAN, Guest VLAN, Inter-VLAN Routing, SPAN, VTP v.3, BPDU Guard, VTP v.2
Dostupné napájení PoE	360 W
Kapacita	Fronty: 8 ¦ IGMP multicast skupiny: 1000 ¦ VLAN ID: 256 ¦ STP instance: 128
Napájení	DC 9,6 - 60 V (non-PoE) / 54 V (PoE+) / 48 V (PoE)
Popis výrobku	Cisco Catalyst IE3300 Rugged Series - přepínač - 10 porty - řízený
Porty	10 x 10/100/1000 (8 PoE+) + 2 x SFP
Power Over Ethernet (PoE)	PoE+
Protokol vzdáleného přístupu	SNMP, SNMP 3, SSH, SCP, NTP, DHCP
Rozměry (ŠxHxV)	9.14 cm x 13.5 cm x 15.2 cm
Směrovací protokol	IGMPv2, IGMP, IGMPv3
Subtyp	Gigabit Ethernet
Typ zařízení	Přepínač - 10 porty - řízený
Váha	1.7 kg
Vyhovující standardům	IEEE 802.3, IEEE 802.3u, IEEE 802.3z, IEEE 802.1D, IEEE 802.1Q, IEEE 802.3ab, IEEE 802.1p, IEEE 802.3af, IEEE 802.3x, IEEE 802.3ad (LACP), IEEE 802.1w, IEEE 802.1x, IEEE 802.1s, IEEE 802.3ah, IEEE 802.1ab (LLDP), IEEE 802.3at, IEEE 1588v2
Záruka výrobce	Záruka 5 let
